1、美標止回閥]的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升蝶式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。蝶式止回閥分單瓣式、雙瓣式和多半式三種，這三種形式主要按閥門口徑來分，目的是為了防止介質停止流動或倒流時，減弱水力沖擊。
2、美標止回閥閥瓣沿著閥體垂直中心線滑動的止回閥，內螺紋止回閥只能安裝在水平管道上，在高壓小口徑止回閥上閥瓣可采用圓球。蝶式止回閥的閥體形狀與截止閥一樣（可與截止閥通用），因此它的流體阻力系數較大。其結構與截止閥相似，閥體和閥瓣與截止閥相同。閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內自由升降，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。直通式蝶式止回閥介質進出口通道方向與閥座通道方向垂直；立式升降式止回閥，其介質進出口通道方向與閥座通道方向相同，其流動阻力較直通式小。
3、美標止回閥：閥瓣圍繞閥座內的銷軸旋轉的止回閥。碟式止回閥結構簡單，只能安裝在水平管道上，密封性較好。
4、美標止回閥：閥瓣沿著閥體中心線滑動的閥門。管道式止回閥是新出現的一種閥門，它的體積小，重量較輕，加工工藝性好，是止回閥發展方向之一。但流體阻力系數比旋啟式止回閥略大。
5、壓緊式止回閥：這種閥門是做為鍋爐給水和蒸汽切斷用閥，它具有升降式止回閥和截止閥或角閥的綜合機能。此外，還有—些不適用于泵出口安裝的止回閥，如底閥、彈簧式，Y型等止回閥。

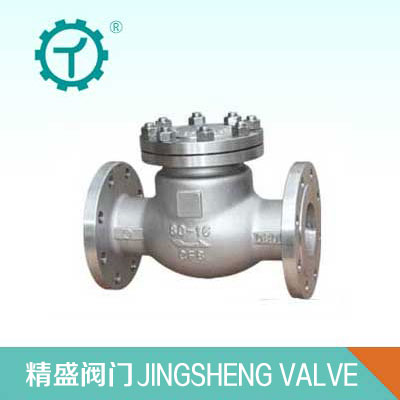

不銹鋼美標法蘭止回閥工作原理
本閥門在使用過程中，介質按圖示箭頭方向流動。
1，當介質按規定方向流動時，閥瓣受介質力的作用，被開啟;介質逆流時，因閥瓣自重和閥瓣受介質反向力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。
2，閥體及閥瓣的密封面采用不銹鋼堆焊。
3，本閥門的結構長度按[1]的規定，法蘭連接尺寸按ANSI B16.5的規定。
主要外形和連接尺寸
NPS | DN | Class 150Lb | WT(Kg) | ||||||
in | mm | L | D | D1 | D2 | b | Z-Φd | H | |
2" | 50 | 203 | 157 | 120.7 | 92 | 19.50 | 4-Φ19 | 161 | 17 |
21/2" | 65 | 216 | 178 | 139.7 | 105 | 22.5 | 4-Φ19 | 180 | 23 |
3" | 80 | 241 | 190.5 | 152.4 | 127 | 24 | 4-Φ19 | 190 | 33 |
4" | 100 | 292 | 229 | 190.50 | 157.2 | 24 | 8-Φ19 | 220 | 44 |
6" | 150 | 356 | 279 | 241.5 | 216 | 25.5 | 8-Φ22.5 | 257 | 78 |
8" | 200 | 495 | 343 | 298.5 | 270 | 29 | 8-Φ22.5 | 292 | 137 |
10" | 250 | 622 | 406 | 362 | 324 | 30.5 | 12-Φ25 | 350 | 207 |
12" | 300 | 698 | 483 | 432 | 381 | 32 | 12-Φ25 | 398 | 279 |
14" | 350 | 787 | 533 | 476.8 | 413 | 35 | 12-Φ29 | 445 | 387 |
16" | 400 | 864 | 597 | 539.8 | 470 | 37 | 16-Φ29 | 490 | 446 |
18" | 450 | 978 | 635 | 577.8 | 533 | 40 | 16-Φ32 | 520 | 621 |
20" | 500 | 978 | 698 | 635 | 584 | 43 | 20-Φ32 | 546 | 770 |
24" | 600 | 1295 | 813 | 749.3 | 692 | 48 | 20-Φ35 | 880 | 970 |
Class 300Lb | |||||||||
2" | 50 | 267 | 165 | 127 | 92 | 22.5 | 8-Φ19 | 179.5 | 20 |
21/2" | 65 | 292 | 190 | 150 | 105 | 25 | 8-Φ22 | 190 | 24 |
3" | 80 | 318 | 210 | 168 | 127 | 29.0 | 8-Φ22.5 | 212.4 | 40 |
4" | 100 | 356 | 254 | 200 | 157 | 32.0 | 8-Φ22.5 | 246 | 51 |
6" | 150 | 445 | 317.5 | 269.7 | 216 | 37.0 | 12-Φ22.5 | 292 | 90 |
8" | 200 | 533 | 381 | 330 | 270 | 41.5 | 12-Φ25.5 | 328 | 175 |
10" | 250 | 622 | 444.5 | 387 | 324 | 48.0 | 16-Φ28.5 | 378.6 | 210 |
12" | 300 | 711 | 521 | 451 | 381 | 51.0 | 16-Φ32 | 420 | 286 |
14" | 350 | 838 | 584 | 514 | 54 | 54 | 20-Φ32 | 470 | 400 |
16" | 400 | 864 | 648 | 572 | 57 | 57 | 20-Φ35 | 530 | 550 |
18" | 450 | 978 | 711 | 629 | 60 | 60 | 24-Φ35 | 584 | 700 |
20" | 500 | 1016 | 775 | 686 | 64 | 64 | 24-Φ35 | 610 | 860 |
24" | 600 | 1346 | 914 | 813 | 70 | 70 | 24-Φ41 | 860 | 1931 |
| |||||||||
2" | 50 | 292 | 165 | 127 | 92 | 25 | 8-Φ19 | 203 | 34 |
21/2" | 65 | 330 | 190 | 150 | 105 | 29 | 8-Φ22 | 229 | 45 |
3" | 80 | 356 | 210 | 168 | 127 | 32 | 8-Φ22 | 235 | 63 |
4" | 100 | 432 | 273 | 216 | 157 | 38 | 8-Φ25 | 286 | 114 |
6" | 150 | 559 | 356 | 292 | 216 | 48 | 8-Φ29 | 330 | 207 |
8" | 200 | 660 | 419 | 349 | 270 | 56 | 12-Φ29 | 381 | 387 |
10" | 250 | 787 | 508 | 432 | 324 | 64 | 12-Φ32 | 457 | 580 |
12" | 300 | 838 | 559 | 489 | 381 | 67 | 16-Φ35 | 584 | 778 |
14" | 350 | 889 | 603 | 527 | 413 | 70 | 20-Φ38 | 635 | 9869 |
16" | 400 | 991 | 686 | 603 | 470 | 76 | 20-Φ41 | 684 | 1380 |
