性能規范Specifications:
公稱壓力：PN1.6, 2.5, 4.0, 6.4,10,14MPa
強度試驗壓力:PT2.4,3.8, 6.0, 9.6,15,21MPa
低壓氣密封試驗壓力：0.6MPa
適用介質：Q11F-(16-64)C水、油品、氣
適用溫度：-29～180℃
適用介質：Q11F-(16-140)P硝酸類
Q11F-(16-140)R醋酸類
適用溫度：-40～180℃

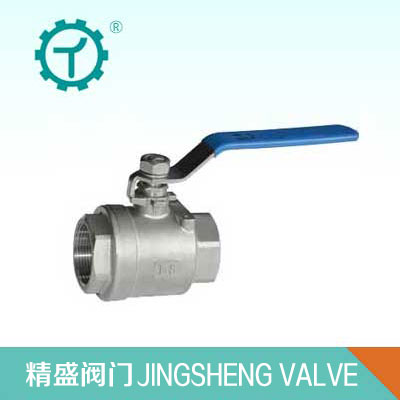

帶鎖二片式內螺紋球閥主要外形尺寸：
DN | G | d | L | E | H | W |
8 | 1/4" | 10 | 57 | 14 | 58 | 80 |
10 | 3/8" | 12 | 57 | 14 | 58 | 80 |
15 | 1/2" | 15 | 57 | 14 | 58 | 90/80 |
20 | 3/4" | 20 | 65 | 15 | 62 | 110/90 |
25 | 1" | 25 | 76/79 | 15 | 72 | 120/110 |
32 | 1?" | 32 | 88/90 | 18 | 80 | 130/120 |
40 | 1?" | 38 | 97/98 | 19 | 90 | 150/130 |
50 | 2" | 50 | 118/116 | 19 | 98 | 170/150 |
帶鎖二片式內螺紋球閥主要零件材料：
零件名稱 | Q11F-(16-64)C | Q11F-(16-64)P | Q11F-(16-64)R |
閥體Body | WCB | ZG1Cr18Ni9i | ZG1Cr18Ni12Mo2Ti |
球體Ball | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
閥桿Stem | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
密封圈Sealring | 聚四氟乙烯Polytetrafluorethylene(PTEE) | ||
填料Packing | 聚四氟乙烯Polytetrafluorethylene(PTEE) | ||
