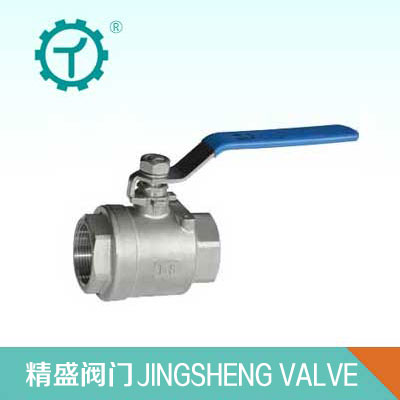

二片式內螺紋球閥參數:
公稱壓力：1.6-6.4MPa
二片式內螺紋球閥適用穩定范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W.O.G）
螺紋類型：G.NPT.BSPT.BSP.DI259/2999
二片式內螺紋球閥零件材料:
零件名稱 | 材質 | |
密封圈 | 聚四氟乙烯PTFE | 碳鋼 |
球體 | 不銹鋼SS316 | 碳鋼WCB |
密封墊 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
閥蓋 | 不銹鋼CF8M | 不銹鋼SS316 |
閥體 | 不銹鋼CF8M | 不銹鋼CF8M |
閥桿 | 不銹鋼SS316 | 不銹鋼SS316 |
止推墊圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
填料壓蓋螺母 | 不銹鋼SS304 | 不銹鋼SS304 |
墊圈 | 不銹鋼SS304 | 不銹鋼SS304 |
閥桿螺母 | 不銹鋼SS304 | 不銹鋼SS304 |
手柄套 | 不銹鋼SS304 | 塑料PLASTIC |
手柄 | 塑料 | 不銹鋼SS304 |
二片式內螺紋球閥主要尺寸:
SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
L | 55 | 55 | 65 | 75 | 88 | 102 | 110 | 125 | 162 | 189 | 260 |
H | 50 | 50 | 60 | 64 | 71 | 78 | 86 | 95 | 130 | 148 | 180 |
E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
