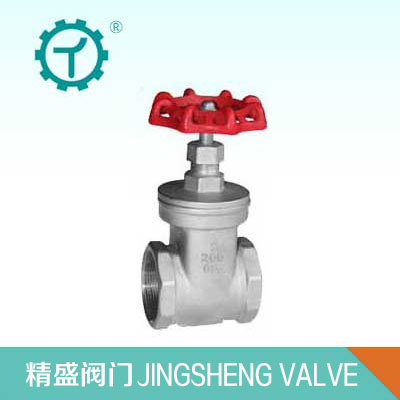

不銹鋼內螺紋閘閥產品說明
1、設計制造按GB12234-89
2、結構長度按GB12221-89
3、法蘭尺寸按JB/T79-94
4、閥門檢查和試驗按GB13927
不銹鋼內螺紋閘閥性能規范
型號 |
公稱壓力 （MPa） | 實驗壓力 | 工作溫度（℃） | 適用介質 | ||
強度（水）（Mpa） | 密封（水）空氣 | 低壓密封空氣（Mpa） | ||||
Z4IH-16C Z41W-16P（R） | 1.6 | 2.4 | 1.8 | 0.6 | ≤200 | NITRICACID |
硝酸類 | ||||||
ACETICACID | ||||||
醋酸類 | ||||||
NITRICACID | ||||||
Z41W-25P（R） | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | 硝酸類 |
Z41W-40P（R） | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 | ACETICACID |
Z41W-64P（R） | 6.4 | 9.6 | 7.0 | 0.6 | ≤200 | 醋酸類 |
不銹鋼內螺紋閘閥主要零部件材料：
序號NO. | 零件名稱 | 材質 |
1 | 閥體 | 不銹鋼CF8M/CF8 |
2 | 閘板 | 不銹鋼CF8M/CF8 |
3 | 閥桿 | 不銹鋼SS316/304 |
4 | 閥蓋 | 不銹鋼CF8M/CF8 |
5 | 填料 | 聚四氟乙烯PTFE |
6 | 止推墊片 | 不銹鋼SS304 |
7 | 閥桿架 | 不銹鋼SS316/SS304 |
8 | 填料 | 聚四氟乙烯PTFE |
9 | 螺母 | 不銹鋼SS304 |
10 | 填料壓蓋螺母 | 不銹鋼SS316/SS304 |
11 | 手輪 | 鋁合金 |
12 | 鉻牌 | 鋁 |
13 | 手輪墊片 | 不銹鋼SS304 |
14 | 手輪螺母 | 不銹鋼SS304 |
不銹鋼內螺紋閘閥主要連接尺寸及重量 單位：mm
SIZE | 1/2" | 3/4" | 1" | 1 1 / 4 " | 1 1 / 2 " | 2" |
d | 15 | 20 | 25 | 32 | 38 | 50 |
H | 90 | 97 | 108 | 120 | 146 | 163 |
L | 55 | 60 | 65 | 75 | 85 | 95 |
D | 70 | 70 | 80 | 80 | 90 | 100 |
