角式柱塞閥（截止閥）

產品說明

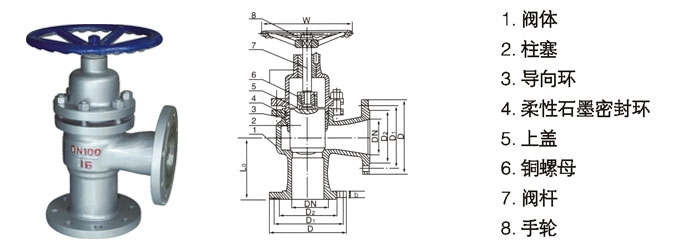

角式柱塞閥主要連接尺寸:

型號	公稱通徑 DN(mm)	主要外形及連接尺寸
型號	公稱通徑 DN(mm)	L0	H	W	D	D1	D2	b	Z-Φ d
U(J)44SM-16cP	15	65	190	100	95	65	45	12	4-14
	20	75	210	100	105	75	55	12	4-14
	25	80	220	120	115	85	65	12	4-14
	32	90	250	140	135	100	78	13	4-18
	40	100	280	160	145	110	85	13	4-18
	50	115	300	180	160	125	100	13	4-18
	65	145	320	200	180	145	120	15	4-18
	80	155	340	240	195	160	135	17	8-18
	100	175	420	280	215	180	155	17	8-18
	125	200	440	320	240	210	185	19	8-18
	150	240	530	350	280	240	210	21	8-23
	200	300	610	400	335	295	265	23	12-23
	250	325	730	520	405	355	295	27	12-25
	300	375	850	640	460	410	385	28	12-25
	350	394	970	460	520	470	435	30	16-25
	400	457	1100	900	580	525	485	32	16-30

型號	公稱通徑 DN(mm)	主要外形及連接尺寸
型號	公稱通徑 DN(mm)	L0	H	W	D	D1	D2	B	Z-Φ d
U(J)44SM-25cP	15	65	190	100	95	65	45	14	4-14
	20	75	210	100	105	75	55	14	4-14
	25	80	230	110	115	85	65	14	4-14
	32	90	260	140	135	100	78	15	4-18
	40	100	260	160	145	110	85	15	4-18
	50	115	290	180	160	125	100	17	4-18
	65	145	320	200	180	145	120	19	8-18
	80	155	370	240	195	160	135	19	8-18
	100	175	420	280	230	190	160	21	8-23
	125	200	460	320	270	220	188	25	8-25
	150	240	530	350	300	250	218	27	8-25
	200	300	610	400	360	310	282	31	12-25
	250	325	730	520	425	370	345	33	12-30
	300	375	850	640	485	430	408	36	16-30
	350	394	970	760	550	490	465	40	16-34
	400	457	1100	900	610	550	535	44	16-34
