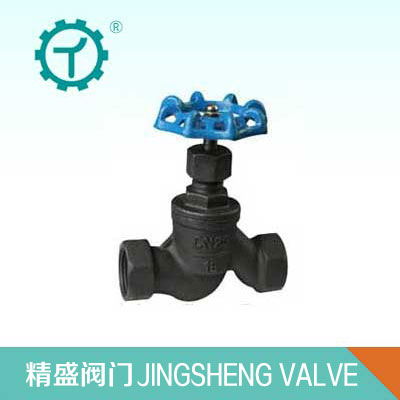

鑄鋼絲扣截止閥

產品說明

產品名稱：碳鋼絲扣截止閥
產品型號：J11H-16C
性能規范 Specification

公稱壓力 Pn	16
強度試驗壓力 Ps	2.4	MPa
密封試驗壓力 Pm	1.76
工作壓力 P	1.6
	16c	水、蒸氣、油類
適用介質	16p	硝酸類、食品類
	16R	醋酸類
	16c	≤ 425 ℃
適用溫度 t	16p	≤ 425 ℃
	16R	≤ 425 ℃

主要零件材料

主要零件	J11H-16C	J11W-16P	J11W-16R
閥體、閥蓋	鑄鋼	鉻鎳鈦鋼	鉻鎳鉬鈦鋼
閥瓣	鉻鎳鈦鋼	鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼
填料	石棉盤根	聚四氟乙烯	聚四氟乙烯

主要外形尺寸、連接尺寸及重量Main external connecting dimensions and weight

公稱通徑 DN （ mm ）	管螺紋 G	尺寸（ mm ）						重量 (kg)
公稱通徑 DN （ mm ）	管螺紋 G	L	E	S	H	H1	D0	重量 (kg)
15	1/2 ″	90	14	32	109	117	55	0.9
20	3/4 ″	100	16	36	109	117	55	1.1
25	1 ″	120	18	46	132	142	80	1.8
32	1 1/4 ″	140	20	55	156	168	100	2.5
40	1 1/2 ″	170	22	65	167	182	100	3.7
50	2 ″	200	24	80	182	200	120	5.5
65	2 1/2	260	26	95	200	223	140	9.3
