內螺紋柱塞閥是由閥體、閥蓋、閥桿，柱塞，導向、密封環、手輪等零件組成。當手輪旋轉時，通過閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。柱塞截止閥中柱塞與密封環間采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的側向力與閥體中孔面柱塞外圓密封，從而保證了閥門的密封性，杜絕了內泄漏。由于密封環采用回彈性強，耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用。從而提高了柱塞截止閥的使用壽命。柱塞截止閥結合柱塞閥的無泄漏有點和截止閥啟閉快的特點，成為一種結構新穎，用途廣泛的新產品。
絲口柱塞閥U11S-1.6/2.5C 主要零件材料:
零件名稱 | 材料 | |||
U11S-1.6 | U11S-1.6 | U11S-2.5C | U11S-4.0C | |
閥體 | HT200 | 碳鋼 | ||
柱塞 | 不銹鋼 | |||
閥桿 | 不銹鋼 | |||
密封圈 | PTFE增加復合石墨 | |||
手輪 | HT200 | |||

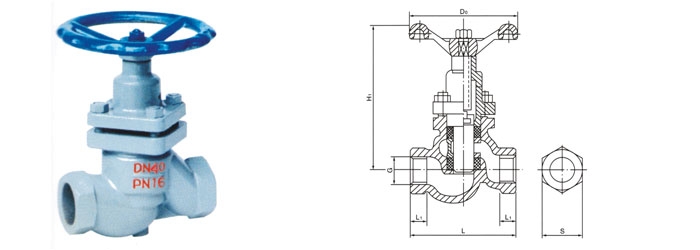

主要外形尺寸和連接尺寸:
通徑DN | 尺寸 | ||||||
G | L | L1 | S | H | H1 | D0 | |
15 | 1/2" | 90 | 14 | 32 | 120 | 148 | 80 |
20 | 3/4" | 100 | 16 | 36 | 140 | 174 | 80 |
25 | 1" | 120 | 18 | 46 | 165 | 207 | 100 |
32 | 1?" | 140 | 20 | 55 | 175 | 215 | 120 |
40 | 1?" | 170 | 22 | 65 | 196 | 246 | 180 |
50 | 2" | 200 | 24 | 80 | 213 | 268 | 180 |
性能規范:
型號 | 公稱壓力 （MP a） | 試驗壓力（MP a） | 工作溫度 (℃) | 適應 介質 | ||
強度（水） | 密封（水） | 氣密封 | ||||
U11S-1.6 | 1.6 | 2.4 | 1.8 | 0.6 | ≤200 | 水、 蒸汽、 油品 |
U11S-1.6 | 1.6 | 2.4 | 1.8 | |||
U11S-2.5C | 2.5 | 4.0 | 2.8 | ≤300 | ||
U11S-4.0C | 4.0 | 6.0 | 4.4 | |||
