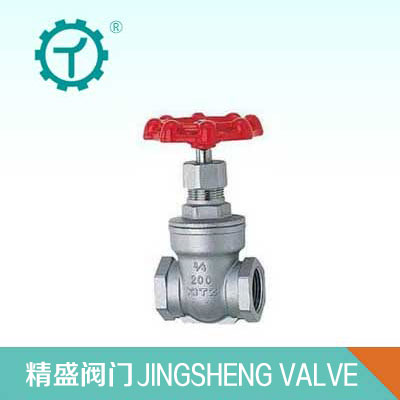

類型(通道位置):直通式
標準:GB
公稱通徑:DN15-DN80(mm)
主體材料:不銹鋼
工作溫度:常溫
材質:不銹鋼
流動方向:單向
壓力環境:常壓
零部件及配件:配件
規格:304 DN15,304 DN20,304 DN25,304 DN32,304 DN40,304 DN50,304 DN65,304 DN80
連接形式:螺紋
密封形式:硬密封型
適用介質:水、蒸汽、油品等
用途:全開 全關
驅動方式:手動
絲扣閘閥優點:
結構簡單,制造和維修比較方便。
工作行程小,啟閉時間短。
密封性好,密封面間磨擦力小,壽命較長。
絲扣閘閥的缺點如下:
流體阻力大,開啟和關閉時所需力較大。
不適用于帶顆粒、粘度較大、易結焦的介質。
調節性能較差。
主要外型尺寸
公稱通徑 | 外徑 | 口徑 | 長度 | 手輪直徑 | 高 |
DN15 | 27.5*27.5 | 4分 | 55 | 73 | 101.5 |
DN20 | 33.5*33.5 | 6分 | 60 | 73 | 112 |
DN25 | 39.5*39.5 | 1寸 | 69 | 78 | 127.5 |
DN32 | 49.5*49.5 | 1.2寸 | 76 | 78 | 143 |
DN40 | 54*54. | 1.5寸 | 80 | 100 | 168 |
DN50 | 69*69 | 2寸 | 92 | 100 | 195 |
