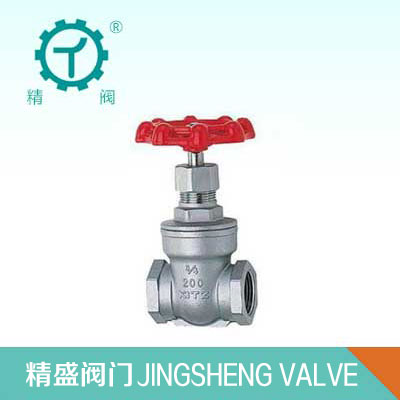

產品名稱：不銹鋼絲扣閘閥
產品型號：Z11H
詳細介紹：Z11H型絲扣閘閥適用溫度范圍： -20-232-350℃
公稱壓力： 2.5Mpa
適用介質：水、油、氣及某些腐蝕性液體（ W.O.G ）
螺紋類型； G.NPT.BSPT.BSP.DIN259/2999
Z11H型絲扣閘閥主要零部件材料
序號 | 零件名稱 | 材質 |
1 | 閥體 | 不銹鋼 CF8M/CF8 |
2 | 閘板 | 不銹鋼 CF8M/CF8 |
3 | 閥桿 | 不銹鋼 SS316/SS304 |
4 | 閥蓋 | 不銹鋼 CF8M/CF8 |
5 | 填料 | 聚四氟乙烯 |
6 | 止推墊片 | 不銹鋼 SS304 |
7 | 閥桿架 | 不銹鋼 SS316/SS304 |
8 | 填料 | 聚四氟乙烯 |
9 | 螺母 | 不銹鋼 SS304 |
10 | 填料壓蓋螺母 | 不銹鋼 SS316/SS304 |
11 | 手輪 | 鋁合金 |
12 | 銘牌 | 鋁 |
13 | 手輪墊片 | 不銹鋼 SS304 |
14 | 手輪螺母 | 不銹鋼 SS304 |
Z11H型絲扣閘閥主要尺寸
口經 | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ | 2″ |
A | 15 | 20 | 25 | 32 | 38 | 50 |
H | 90 | 97 | 108 | 120 | 146 | 163 |
L | 55 | 60 | 65 | 75 | 85 | 95 |
D | 70 | 70 | 80 | 80 | 90 | 100 |
