柱塞閘閥UZ41SM

產品說明

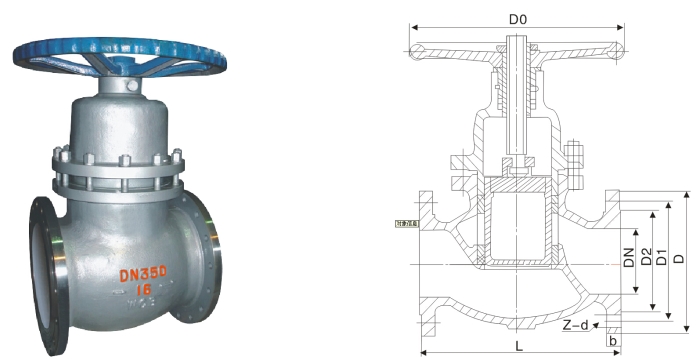

柱塞閘閥UZ41SM主要外形尺寸和連接尺寸

通徑DN	尺寸
通徑DN	L	D	D1	D2	b	Z-Φ d	H	D0
UZ41S-10C
`40	165	145	110	85	18	4-18	155	250
50	180	160	125	100	20	4-18	175	300
65	195	180	145	120	20	4-18	195	300
80	210	195	160	135	22	4-18	225	320
100	230	215	180	155	22	8-18	250	320
125	255	245	210	185	24	8-18	270	360
150	280	280	240	210	24	8-23	290	360
200	330	335	295	265	26	8-23	320	450
250	380	390	350	320	28	12-23	405	450
300	420	440	400	368	28	12-23	560	1000
350	450	500	460	428	30	16-23	620	1000
UZ41S-16C
40	240	145	110	85	18	4-18	155	250
50	250	160	125	100	20	4-18	175	300
65	265	180	145	120	20	4-18	195	300
80	280	195	160	135	22	8-18	225	320
100	300	215	180	155	24	8-18	250	320
125	325	245	210	185	26	8-18	270	360
150	350	280	240	210	28	8-23	290	360
200	400	335	295	265	30	12-23	320	450
250	450	405	355	320	32	12-25	405	450
300	500	460	410	375	34	12-25	560	1000
350	550	520	470	435	38	16-25	620	1000
UZ41S-25C
65	265	180	145	120	24	8-18	195	300
80	280	195	160	135	26	8-18	225	320
100	300	230	190	160	30	8-23	250	320
125	325	270	220	188	32	8-25	270	360
150	350	300	250	218	32	8-25	290	360
200	400	360	310	278	36	12-25	320	450
250	450	425	370	332	40	12-30	405	450
300	500	485	430	390	42	16-30	560	1000
350	550	550	490	448	44	16-34	620	1000
